Soluciones O&G: Caudalímetros Coriolis
Petróleo y Gas
La línea de soluciones Oil & Gas de Artec Ingeniería, busca acercarle a las áreas de Instrumentación, Procesos y Medición, de las principales petroleras y operadoras del país, tecnología de la mas avanzada para la realización de proyectos. Siguiendo esta línea, hemos llegado a un acuerdo con la empresa brasileña Metroval para ser los distribuidores oficiales de sus soluciones en el país. Esta asociación tiene como finalidad ampliar nuestras soluciones y poder hacerles llegar a nuestros clientes nuevas tecnologías en lo que respecta a Medidores Másicos Coriolis y Caudalímetros.
Metroval es una empresa brasileña, especializada en la medición de caudal, que actúa en las siguientes áreas:
- Fabricación de instrumentos: Fabricación en Brasil de caudalímetros del tipo desplazamiento positivo, turbinas, másicos, densímetros, válvulas de control, bloques inyectores, muestreadores, placas orificio y contadores cónicos.

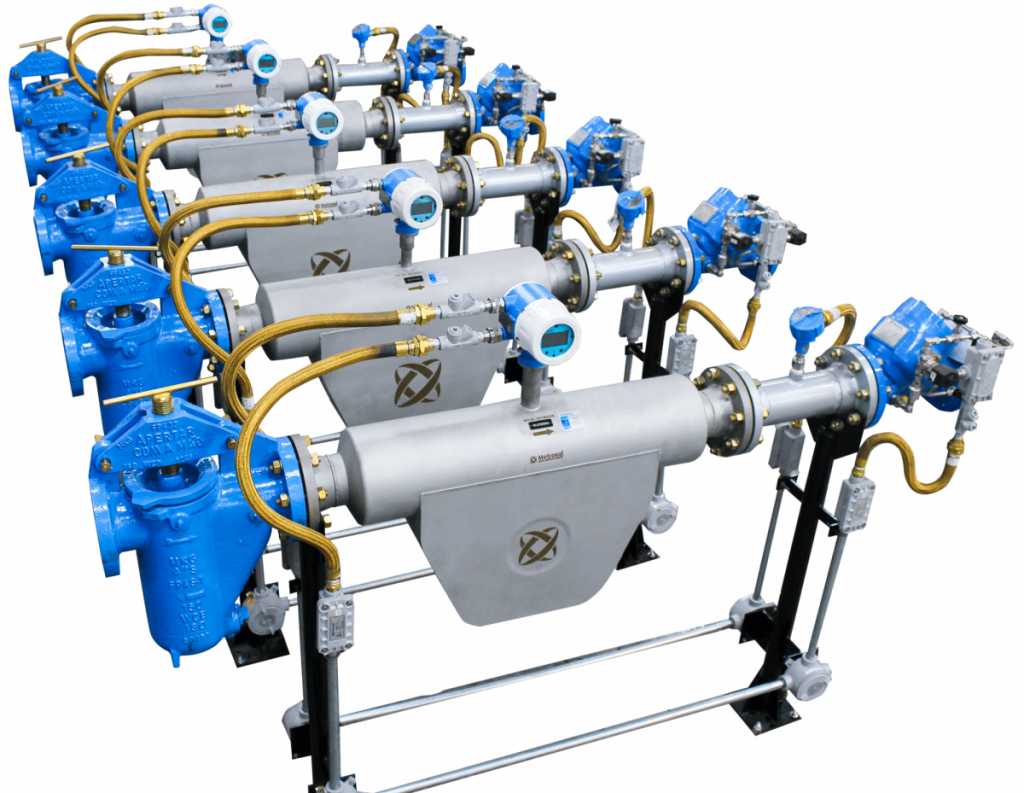

- Ingeniería y fabricación de sistemas de medición: Diseño y construcción de sistemas de medición de caudal, desde pequeñas soluciones de dosificación hasta patines de medición fiscal y transferencia de custodia para el sector de petróleo y gas, azúcar-alcohol y combustibles líquidos.
Medidores Másicos Coriolis
Serie AXIOM MMF
Los Medidores Másicos Coriolis fabricados por Metroval utilizan este principio físico para medir directamente en masa el caudal de líquidos o gases sin necesidad de compensación de presión, temperatura, viscosidad o densidad. Las características los caudalímetros son su precisión, baja caída de presión y forma autodrenante.
- Pérdida de carga baja.
- Medición de masa.
- Autodrenante.
- Compacto
- Alta perfomance
- Tecnología Digital
Catálogo de Medidores Másicos Coriolis – Serie AXIOM AMMF
Catálogo de Medidores Masicos Coriolis – Serie RHM
Funcionamiento
El Sensor METROVAL consiste en un par de tubos, convenientemente doblados, montados sin paralelo y conectados a la línea recorrida por el fluido a medir a través de un Bloque de Conexión.
En la entrada del bloque de conexión, el flujo principal se separa en dos flujos parciales paralelos que viajan uniformemente a través del par de tubos, y que se reúnen en la salida.
Los tubos, junto con las dos barras transversales y las barras de torsión, forman un sistema capaz de oscilar, cuando se excitan electrónicamente a través de las bobinas de excitación, con una frecuencia natural de vibración, como un diapasón. Al final de los semicírculos formados por los tubos hay dos bobinas de inducción. Estas bobinas convierten la oscilación mecánica inducida en el sistema en oscilación eléctrica generando dos ondas sinusoidales proporcionales a la velocidad angular de un tubo al otro. El efecto de Coriolis se manifiesta siempre que un cuerpo se mueve sobre un sistema en movimiento.

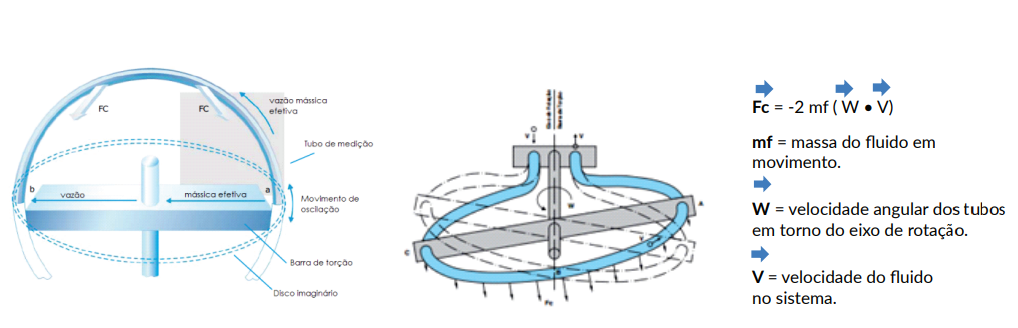

En la figura mostrada anteriormente, el móvil está representado por una gota de fluido y el sistema por el par de tubos. El estudio de la variación de la velocidad radial-Vrad se realiza proyectando la velocidad V de una partícula sobre un disco imaginario, unido al Loop, perpendicular al eje de rotación (barra de torsión).
Esta sección de tubo representa el “Sistema de Referencia Rotacional” en el cual las partículas del fluido se mueven, cambiando su posición en relación al eje de rotación del sistema. La velocidad radial o relava de una partícula de fluido varía en función de su distancia al eje de rotación, es decir, es nula en los puntos A y C y máxima en el punto B. El movimiento de partículas de fluido que recorre el par de tubos, derivada del movimiento oscilatorio inducido por las bobinas de excitación, da lugar a la aparición de fuerzas de Coriolis, perpendiculares a los planos que contienen el par de tubos, en las secciones AB y BC, orientadas según la regla de la mano derecha, y cuya intensidad es determinado por la ecuación mostrada anteriormente.
